Труба вытяжки помещения
ИЗЛ-125/700, серый. Пример трубы: соответствующий колпак и проходка отдельными позициями.
3494 ₽/шт
Выбрать вариант →
Дёке/ Проходной элемент Монтеррей/ Светло-коричневый
DK-PRAR-1172
Дёке · Проход через кровлюДёке/ Проходной элемент Монтеррей/ Светло-коричневыйПроходной элемент оформляет соединение соответствующ..
В наличии
975 ₽/шт
Дёке/ Проходной элемент Монтеррей/ Чёрный
DK-PRAR-1255
Дёке · Проход через кровлюДёке/ Проходной элемент Монтеррей/ ЧёрныйПроходной элемент оформляет соединение соответствующей трубы ил..
В наличии
975 ₽/шт
Дёке/ Трубный аэратор 110/650/ Светло-коричневый
DK-PRAZ-1172
Дёке · Вентиляция подкровельного пространстваДёке/ Трубный аэратор 110/650/ Светло-коричневыйАэратор для выхода воздуха из подкров..
В наличии
2247 ₽/шт
Колпак вентиляционного выхода Дёке PREMIUM ИЗЛ-160/700 черный PRAT-1255
DK-PRAT-1255
Бренд: Дёке
Вес единицы товара, кг: 1,56
В наличии
2291 ₽/шт
Труба вентиляционного выхода Дёке Премиум ИЗЛ-160/700 черная PRAX-1255
DK-PRAX-1255
Артикул производителя: PRAX-1255
Материал: Полипропилен
В наличии
5315 ₽/шт
Дёке Премиум/ Выход вентиляционный ИЗЛ-125/700/ Колпак/ Серый
DK-PRAL-1045
Дёке · Вентиляционный выход помещенияДёке Премиум/ Выход вентиляционный ИЗЛ-125/700/ Колпак/ СерыйУказанная в названии труба или к..
Под заказ
1350 ₽/шт
Дёке Премиум/ Выход вентиляционный ИЗЛ-125/700/ Труба/ Серый
DK-PRAK-1045
Дёке · Вентиляционный выход помещенияДёке Премиум/ Выход вентиляционный ИЗЛ-125/700/ Труба/ СерыйУказанная в названии труба или ко..
Под заказ
3494 ₽/шт
Дёке Премиум/ Выход вентиляционный ИЗЛ-160/700/ Колпак/ Серый
DK-PRAT-1045
Дёке · Вентиляционный выход помещенияДёке Премиум/ Выход вентиляционный ИЗЛ-160/700/ Колпак/ СерыйУказанная в названии труба или к..
Под заказ
2291 ₽/шт
Дёке Премиум/ Выход вентиляционный ИЗЛ-160/700/ Труба/ Серый
DK-PRAX-1045
Дёке · Вентиляционный выход помещенияДёке Премиум/ Выход вентиляционный ИЗЛ-160/700/ Труба/ СерыйУказанная в названии труба или ко..
Под заказ
5315 ₽/шт
Дёке Премиум/ Выход канализационный ИЗЛ-110/500/ Колпак/ Серый
DK-PRAN-1045
Дёке · Канализационный выходДёке Премиум/ Выход канализационный ИЗЛ-110/500/ Колпак/ СерыйДеталь узла вентиляции канализационного ..
Под заказ
1076 ₽/шт
Дёке Премиум/ Выход канализационный ИЗЛ-110/500/ Труба/ Серый
DK-PRAM-1045
Дёке · Канализационный выходДёке Премиум/ Выход канализационный ИЗЛ-110/500/ Труба/ СерыйДеталь узла вентиляции канализационного с..
Под заказ
2152 ₽/шт
Дёке Премиум/ Выход канализационный НИ-110/500/ Колпак/ Серый
DK-PRAD-1045
Дёке · Канализационный выходДёке Премиум/ Выход канализационный НИ-110/500/ Колпак/ СерыйДеталь узла вентиляции канализационного с..
Под заказ
646 ₽/шт
Показано с 1 по 12 из 81 (всего 7 страниц)
Детали продаются отдельными позициями
Соберите узел по назначению и конструкции крыши
Труба, колпак и проходной элемент — разные артикулы. Вентиляционный выход помещения собирают из соответствующей трубы и колпака. Трубный подкровельный аэратор поставляется собранным, но требует проходки для покрытия. Приточный клапан устанавливают в стену по своей инструкции.
Колпак к ИЗЛ-125
Серый. Для соответствующей трубы ИЗЛ-125/700; не универсальная насадка на любой канал.
1350 ₽/шт
Выбрать вариант →
Рут для новой мягкой кровли
Серый. Проходка ставится в процессе укладки гибкой черепицы.
975 ₽/шт
Выбрать вариант →
Некст для готового покрытия
Серый. Для готовой мягкой или фальцевой кровли; применимость проверяют по узлу.
975 ₽/шт
Выбрать вариант →
Монтеррей по профилю
Серый. Для Монтеррея и Супермонтеррея с проверкой посадки.
975 ₽/шт
Выбрать вариант →
Узел мембраны
Гидрозатвор 172 × 250. Защита утепления у прохода трубы; необходимость и посадку проверяют отдельно.
501 ₽/шт
Выбрать вариант →
Выход под кровлю
Трубный аэратор 110/650, серый. Для подкровельного пространства, а не замена вытяжной трубы помещения.
2247 ₽/шт
Выбрать вариант →

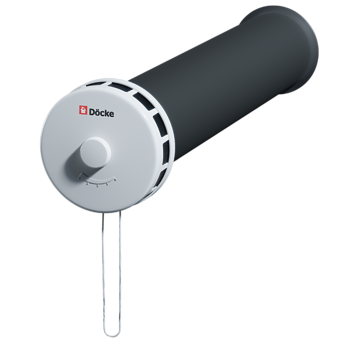

Стеновой приток
Клапан К-500. Отдельная задача притока в помещение; не добавляется автоматически к кровельному узлу.
1972 ₽/шт
Выбрать вариант →Это примеры деталей для разных задач, а не обязательный набор из восьми позиций. Гидрозатвор и герметизация мембраны проверяются по конструкции. Крепёж, уплотнение, соединение с каналом и дополнительные материалы фиксируют в полной смете.
Проверить состав узлаЧто именно нужно проветривать?
| Задача | Семейство | Предварительный состав | Что уточнить |
|---|---|---|---|
| Помещение | ИЗЛ-125/700 или ИЗЛ-160/700 | Соответствующие труба и колпак + проходка | Сечение и схему вытяжного канала |
| Канализация | ИЗЛ-110/500 или НИ-110/500 | Труба + проходка; колпак отдельной позицией | Маркировку, подключение стояка и требования проекта |
| Подкровельное пространство | Трубный аэратор 110/650 или 167/650 | Аэратор в сборе + проходка | Приток, каналы и расположение выходов |
| Приток в помещение | Клапан К-500 или К-700 | Стеновой клапан по своей инструкции | Длину канала, стену и нужный расход воздуха |
| Защита мембраны у трубы | Гидрозатвор 172 × 250 | Верхняя и нижняя части | Посадку на мембрану и геометрию узла |
Стеновой приточный клапан не заменяет карнизный приток подкровельной вентиляции. Канализационный выход не заменяет вытяжку помещения. Гидрозатвор здесь защищает утеплитель от конденсата и воды у прохода трубы через мембрану; это кровельная деталь.
ИЗЛ-125 и ИЗЛ-160
Техлисты относят обе модели к естественной вентиляции жилых помещений. Металлическая труба имеет диаметр 122,5 или 157,5 мм соответственно. Сечение, переход и соединение выбирают по проекту, а не только по похожему названию.
Канализационный колпак
Для ИЗЛ-110/500 производитель описывает его как декоративный элемент законченного выхода. Его не следует считать дефлектором с гарантированным усилением тяги. Для НИ сверяют маркировку и комплектность конкретной поставки.
Количество выходов
Площадь дома сама по себе не определяет число деталей. Нужны назначение, расход воздуха, каналы, отдельные зоны и приток. Подбор состава ниже принимает уже выбранное число узлов и не рассчитывает воздухообмен.
Проходка зависит от покрытия и стадии монтажа
| Проходной элемент | Покрытие | Когда устанавливают | Главная проверка |
|---|---|---|---|
| Рут / ROOT | Гибкая битумная черепица | Во время укладки покрытия | Для готовой гибкой кровли не предназначена |
| Некст / NEXT | Готовая гибкая или фальцевая кровля | На смонтированное покрытие | Проверяют плоскость посадки и монтажную схему |
| Монтеррей / MONTERREY | Металлочерепица Монтеррей и Супермонтеррей | На смонтированное покрытие | Точное совпадение профиля своей металлочерепицы |
По техлистам №3.5–3.7 редакции 05.02.2025 в комплекты проходок входят шаблон с инструкцией и саморезы. Для Некст и Монтеррея указан бутиловый уплотнитель. Рут имеет другую схему установки; одинаковый цвет не делает основания взаимозаменяемыми.
Проходной элемент обеспечивает узел на покрытии. Место пересечения подкровельной мембраны и соединение с внутренним каналом проверяют отдельно. Для другого профиля, необычного уклона или существующего отверстия сначала нужны фото, размеры и подтверждение применимости.
Модели: сравните деталь до выбора цвета
В каждом цветном семействе есть зелёный, серый, красный, тёмно-коричневый, светло-коричневый и чёрный варианты. Ниже показаны представители семейств; в каталоге и подборе доступны ссылки на конкретные цвета. Оттенок подтверждают образцом рядом с покрытием.
Колпак ИЗЛ-125/700
Труба ИЗЛ-125/700
Колпак ИЗЛ-160/700
Труба ИЗЛ-160/700
Колпак ИЗЛ-110/500
Труба ИЗЛ-110/500
Колпак НИ-110/500
Труба НИ-110/500
Проходка Монтеррей
Проходка Некст
Проходка Рут
Аэратор 110/650
Аэратор 167/650
Приточный клапан К-500
Приточный клапан К-700
Гидрозатвор 172 × 250Цифры в названии модели не всегда равны наружной длине изделия. Например, по техлисту длина трубы ИЗЛ-125/700 без колпака — 624 мм, с колпаком — 852 мм; для ИЗЛ-160/700 — 597 и 854 мм. Для соединений используйте чертёж конкретной модели.
У К-500 длина канала 500 мм, общая длина 571 мм; у К-700 — 700 и 771 мм. Диаметр трубы обоих клапанов 132 мм. Допустимую установку и подрезку сверяют по инструкции и стене; эти числа не являются готовым заключением о совместимости.
Предварительный состав · без расчёта воздухообмена
Подберите детали на выбранное число узлов
Выберите задачу, модель, покрытие и цвет. Получите ссылки на отдельные товары; модель, подключение, крепёж и герметизацию подтвердим по схеме перед заказом. Цены и остатки берутся из карточек, итоговую стоимость здесь не подменяем статичным расчётом.
Выберите назначение и покажите состав.
Проверить состав и получить сметуДля вытяжки помещения: соответствующие труба и колпак, затем проходка. Для подкровельного выхода: аэратор в сборе и проходка. Для канализации: труба и проходка, колпак проверяется отдельно. Гидрозатвор не добавляется автоматически: нужна конструкция мембраны.
Технические листы производителя
- Технический лист Дёке Выход вентиляционный ИЗЛ 125-700 колпак · PDF ↗
- Технический лист Дёке ПРЕМИУМ Выход вентиляционный ИЗЛ-125/700 труба · PDF ↗
- Технический лист Дёке Выход вентиляционный ИЗЛ-160/700/ Колпак · PDF ↗
- Технический лист Дёке PREMIUM Выход вентиляционный ИЗЛ-160/700/ труба · PDF ↗
- Технический лист Дёке ПРЕМИУМ Выход канализационный ИЗЛ-110/500/ Колпак · PDF ↗
- Технический лист Дёке ПРЕМИУМ Выход канализационный ИЗЛ-110/500/ труба · PDF ↗
- Технический лист Дёке Проходной элемент Монтеррей · PDF ↗
- Технический лист Дёке Проходной элемент Некст · PDF ↗
- Технический лист Дёке Проходной элемент Рут · PDF ↗
- Технический лист Дёке технический лист Гидрозатвор 172х250 · PDF ↗
- Технический лист Дёке Приточный клапан К-500 · PDF ↗
- Технический лист Дёке Приточный клапан К-700 · PDF ↗
- Трубный аэратор 167/650 · технический лист ↗
Документы относятся к указанным моделям. Для НИ-110/500 и аэратора 110/650 перед заказом сверяют маркировку, актуальную инструкцию и комплектацию поставки. Рабочий диапазон температуры пластика не является температурой монтажа; вентиляционные изделия не выбирают для горячих дымовых газов по одному диаметру.
Что нужно для точной сметы и поставки
Пришлите назначение каждого выхода, схему и размеры канала, план крыши, покрытие, профиль, уклон и стадию работ. Для ремонта нужны фото сверху и со стороны чердака, маркировка старой детали, размеры отверстия и конструкция мембраны. Для приточного клапана укажите стену и требуемую длину канала.
В счёте отдельно фиксируют трубу, колпак, проходку, цвет, артикул, количество штук и подтверждённые дополнительные материалы. Остаток и срок поставки уточняют на момент заказа. Цена в карточке относится к штуке; заводская тара и кратность отгрузки проверяются отдельно.
Адрес, подъезд, дату доставки, разгрузку и подъём согласуют по заказу. При приёмке сверяют маркировку, оттенок, целостность и комплект. Работы на крыше выполняют с предусмотренным безопасным доступом и по инструкции выбранной детали.
Получить полный состав и условия поставкиВопросы перед покупкой вентиляции Дёке
Труба продаётся вместе с колпаком?
В этом каталоге трубы и колпаки — отдельные артикулы. Для ИЗЛ-125/700 и ИЗЛ-160/700 техлисты описывают совместное применение соответствующих деталей. В счёте проверьте обе позиции и проходку.
Нужен отдельный колпак трубному аэратору?
Трубный подкровельный аэратор поставляется собранным. К нему подбирают проходку по кровле; второй колпак из серии вентиляционных выходов автоматически не добавляют.
Чем ИЗЛ-125 отличается от ИЗЛ-160?
Это разные модели вентиляционных выходов с разными диаметрами металлической трубы и соответствующими колпаками. Выбор сечения и подключения делают по схеме вентиляции.
Рут можно поставить на готовую мягкую кровлю?
Техлист Рут предусматривает установку в процессе укладки гибкой черепицы. Для готовой мягкой или фальцевой кровли рассматривают Некст с проверкой узла.
Монтеррей подходит ко всем профилям металла?
Нет. Производитель указывает Монтеррей и Супермонтеррей. Посадку на конкретный профиль и покрытие подтверждают до вырезания отверстия.
Подбор рассчитывает нужное число выходов?
Он составляет предварительный список деталей на введённое вами число узлов. Воздухообмен, сечение, приток и расположение выходов требуют проектных данных.
Канализационный колпак усиливает тягу?
В техлисте ИЗЛ-110/500 он описан как декоративный элемент законченного выхода. Гарантированный эффект дефлектора для него не заявляем.
Гидрозатвор заменит проходку?
Нет. Здесь гидрозатвор защищает место пересечения трубы и подкровельной мембраны. Проходка относится к покрытию крыши; проверяют оба уровня узла.
Приточный клапан нужен для вентиляции чердака?
К-500 и К-700 предназначены для притока свежего воздуха в помещение через стену. Подкровельный приток подбирают отдельно по конструкции крыши.
