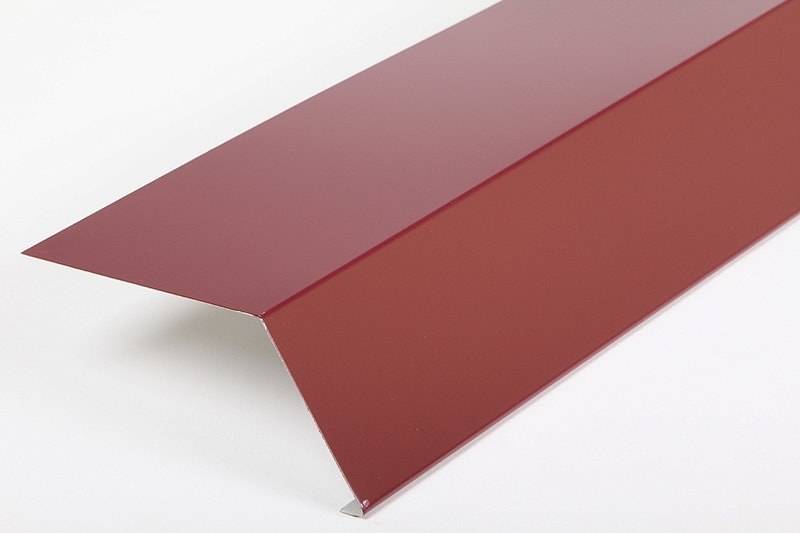

Карнизный узел
Карнизная планка НорманМП100 ×69 ×2000 мм. Полки, водосток и вывод подкровельной влаги согласуют по схеме.
1218 ₽/шт.
Выбрать вариант →

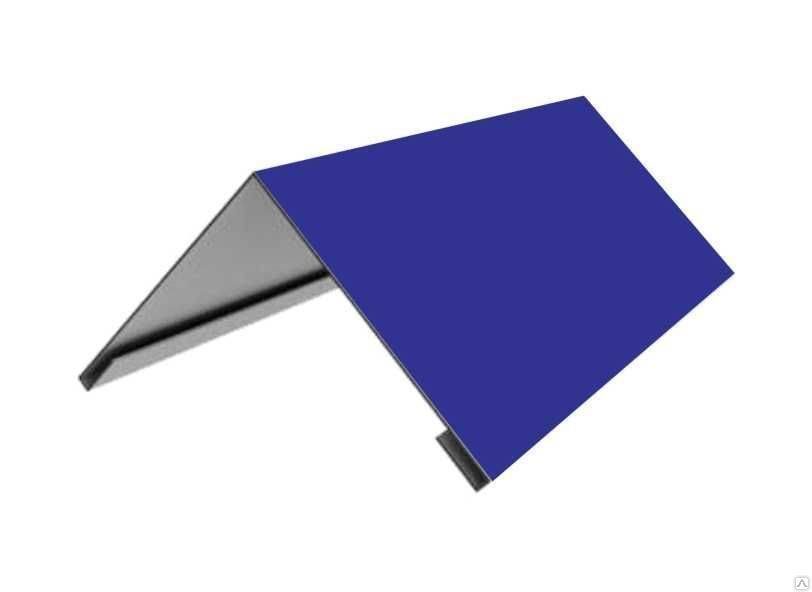

Планка конька плоского 120х120х2000 Полиэстер
Фото семейства. Форму и поверхность сверяют по чертежу и образцу.
MP-TF-000477
Закуп от 30 000 р
Доборный элемент · в СтупиноПланка конька плоского 120х120х2000 ПолиэстерФото — иллюстрация семейства; форму, размеры и поверх..
В наличии
1287 ₽/шт
Планка торцевая 95х120х2000 Оцинкованный
Фото семейства. Форму и поверхность сверяют по чертежу и образцу.
MP-TF-000553
Закуп от 30 000 р
Доборный элемент · в СтупиноПланка торцевая 95х120х2000 ОцинкованныйФото — иллюстрация семейства; форму, размеры и поверхность..
В наличии
719 ₽/шт
Планка конька плоского 150х150х2000 Полиэстер Стандарт
Фото семейства. Форму и поверхность сверяют по чертежу и образцу.
MP-TF-000490
Закуп от 30 000 р
Доборный элемент · в СтупиноПланка конька плоского 150х150х2000 Полиэстер СтандартФото — иллюстрация семейства; форму, размеры..
В наличии
1634 ₽/шт
Планка торцевая 95х120х2000 Полиэстер Стандарт
Фото семейства. Форму и поверхность сверяют по чертежу и образцу.
MP-TF-000550
Закуп от 30 000 р
Доборный элемент · в СтупиноПланка торцевая 95х120х2000 Полиэстер СтандартФото — иллюстрация семейства; форму, размеры и повер..
В наличии
1149 ₽/шт
Планка конька плоского 155х155х2000 Полиэстер
Фото семейства. Форму и поверхность сверяют по чертежу и образцу.
MP-TF-000502
Закуп от 30 000 р
Доборный элемент · в СтупиноПланка конька плоского 155х155х2000 ПолиэстерФото — иллюстрация семейства; форму, размеры и поверх..
В наличии
1761 ₽/шт
Планка торцевая 90х115х2000 Полиэстер
Фото семейства. Форму и поверхность сверяют по чертежу и образцу.
MP-TF-000565
Закуп от 30 000 р
Доборный элемент · в СтупиноПланка торцевая 90х115х2000 ПолиэстерФото — иллюстрация семейства; форму, размеры и поверхность за..
В наличии
1149 ₽/шт
Планка конька плоского 190х190х2000 Полиэстер
Фото семейства. Форму и поверхность сверяют по чертежу и образцу.
MP-TF-000513
Закуп от 30 000 р
Доборный элемент · в СтупиноПланка конька плоского 190х190х2000 ПолиэстерФото — иллюстрация семейства; форму, размеры и поверх..
В наличии
2385 ₽/шт
Планка торцевая 135х145х2000 Полиэстер
Фото семейства. Форму и поверхность сверяют по чертежу и образцу.
MP-TF-000538
Закуп от 30 000 р
Доборный элемент · в СтупиноПланка торцевая 135х145х2000 ПолиэстерФото — иллюстрация семейства; форму, размеры и поверхность з..
В наличии
1445 ₽/шт
Планка конька плоского простая 145х145х2000 Оцинкованный
Фото семейства. Форму и поверхность сверяют по чертежу и образцу.
MP-TF-000527
Закуп от 30 000 р
Доборный элемент · в СтупиноПланка конька плоского простая 145х145х2000 ОцинкованныйФото — иллюстрация семейства; форму, разме..
В наличии
795 ₽/шт
Планка торцевая 95х120х2000 Полиэстер Эко
Фото семейства. Форму и поверхность сверяют по чертежу и образцу.
MP-TF-000551
Закуп от 30 000 р
Доборный элемент · в СтупиноПланка торцевая 95х120х2000 Полиэстер ЭкоФото — иллюстрация семейства; форму, размеры и поверхност..
В наличии
783 ₽/шт
Планка конька плоского 120х120х2000 Стилматт
Фото семейства. Форму и поверхность сверяют по чертежу и образцу.
MP-TF-000478
Закуп от 30 000 р
Доборный элемент · в СтупиноПланка конька плоского 120х120х2000 СтилматтФото — иллюстрация семейства; форму, размеры и поверхн..
В наличии
966 ₽/шт
Планка торцевая 90х115х2000 НорманМП
Фото семейства. Форму и поверхность сверяют по чертежу и образцу.
MP-TF-000562
Закуп от 30 000 р
Доборный элемент · в СтупиноПланка торцевая 90х115х2000 НорманМПФото — иллюстрация семейства; форму, размеры и поверхность зак..
В наличии
1420 ₽/шт
Показано с 1 по 12 из 212 (всего 18 страниц)
Согласуйте весь узел вместе с планками
Ниже — реальные позиции с текущими ценами. Примеры карниза и нижней ендовы относятся к указанному размеру и покрытию. Мембрану, крепление и водосток выбирают для общей конструкции, а не добавляют одинаково к каждой крыше.

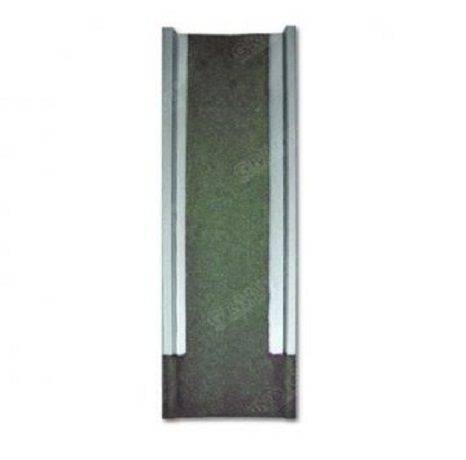

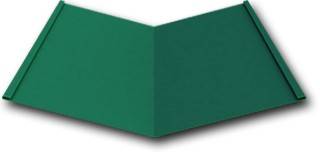

Нижний водоотвод ендовы
Нижняя планка НорманМП298 ×298 ×2000 мм. Основание, нахлёсты и верхнюю отделку считают отдельно.
2941 ₽/шт.
Выбрать вариант →
Подкровельная мембрана
Изоспан AM. Область применения проверяют для всей конструкции; внутреннюю пароизоляцию подбирают отдельно.
6940 ₽/шт.
Выбрать вариант →
Водоотвод с карниза
Желоб Вортекс127 мм,3 м. Трубы,воронки и крепления подбирают по водосбору и плану карнизов.
976 ₽/шт.
Выбрать вариант →Верхние планки, крепёж, ленты, уплотнения, проходки и окончания считают отдельно по проекту. Совпадение цвета не подтверждает совместимость формы.
Начните с места установки
| Группа | Где работает | Что проверить |
|---|---|---|
| Конёк и окончания | Верхние стыки скатов, рёбра и предусмотренные открытые торцы. | Плоская, круглая или односкатная форма; полки, R80/R110, опоры и вентиляция. |
| Нижняя ендова | Водоотвод под покрытием во внутреннем углу скатов. | Основание, гидроизоляция, ширина канала, стыки и подрезка покрытия. |

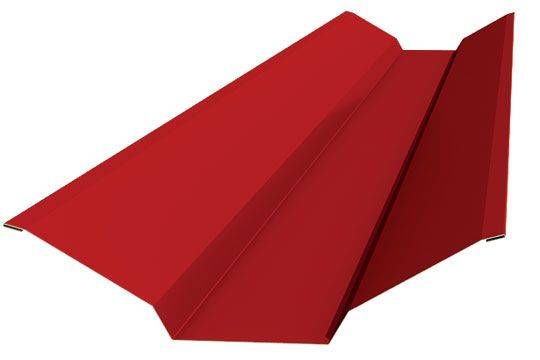

| Верхняя ендова | Видимое оформление срезов в зоне ендовы. | Нужна ли в выбранной системе, полки, цвет и положение над нижним водоотводом. |
| Карнизная планка | Нижний край ската у свеса и водостока. | Полки, крюки желоба, лобовая доска, вывод воды и приток воздуха. |

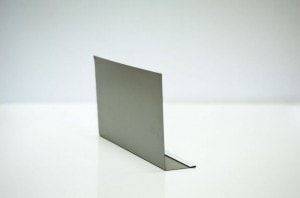

| Торцевая планка | Боковой край ската у фронтона. | Высота профиля, ширина закрытия, боковая доска и длина каждого края. |

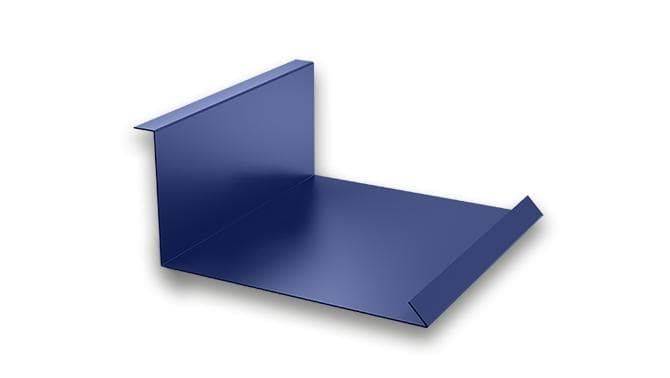

| Нижнее примыкание | Предусмотренный стык со стеной или трубой. | Отдельные стороны, внутренний фартук, верхние планки и путь отвода воды. |
| Снегозадержание и усиление | Детали согласованной системы безопасности кровли. | Проект системы, нагрузки, несущая опора и крепление. Число рядов не выбирают по одной планке. |
Доборные элементы Металл Профиль →. Для новой крыши отметьте все узлы на плане; для ремонта нужны фотографии, прежняя маркировка и размеры. Карнизная планка не заменяет торцевую, а верхняя ендова — нижний водоотвод.
Фото показывают семейства деталей. Простую и коническую заглушку, точный гиб и покрытие подтверждают по артикулу и чертежу.
Сверьте размер и форму конкретной детали
Размеры ниже записаны по обозначениям артикулов. Полки и длина не описывают весь чертёж: важны угол гиба, отбортовки и места крепления. Обозначение R80/R110 выбирают вместе с коньком и заглушкой.
| Форма из каталога | Обозначение | Что уточнить |
|---|---|---|

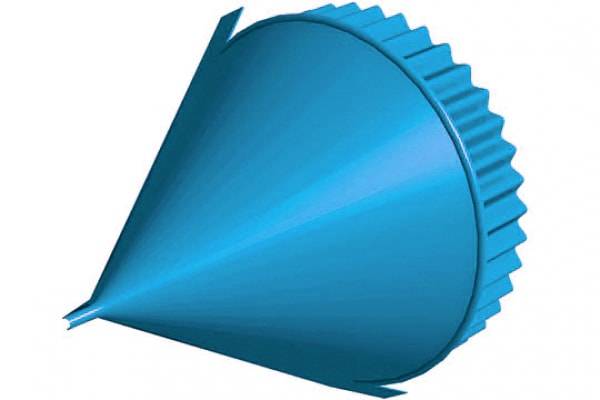

| Заглушка конька круглого R80 конусная | R80 | Сечение и простая/коническая форма; количество по окончаниям. |
| Заглушка круглого конька R110 конусная | R110 | Сечение и простая/коническая форма; количество по окончаниям. |
| Заглушка круглого конька R110 простая | R110 | Сечение и простая/коническая форма; количество по окончаниям. |
| Планка ендовы верхняя 76х76х2000 | 76х76х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |
| Планка ендовы верхняя простая 145х145х2000 | 145х145х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |
| Планка ендовы нижняя 298х298х2000 | 298х298х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |
| Планка карнизная 100х69х2000 | 100х69х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |

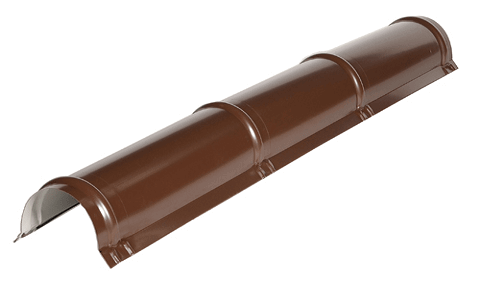

| Планка конька круглого R 110х2000 | R 110х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |
| Планка конька круглого R 80х2000 | R 80х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |

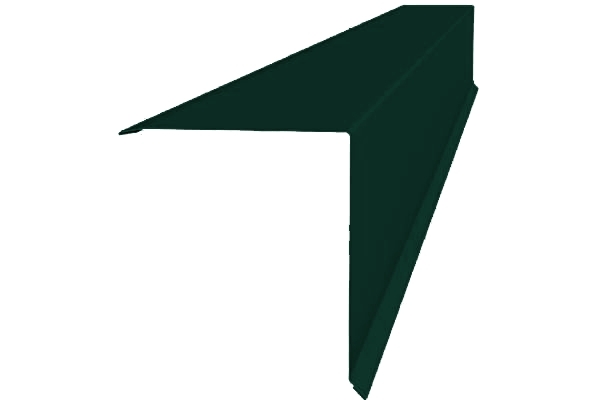

| Планка конька кровли односкатной 185х185х2000 | 185х185х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |
| Планка конька плоского 120х120х2000 | 120х120х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |
| Планка конька плоского 150х150х2000 | 150х150х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |
| Планка конька плоского 155х155х2000 | 155х155х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |
| Планка конька плоского 190х190х2000 | 190х190х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |
| Планка конька плоского простая 115х115х2000 | 115х115х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |
| Планка конька плоского простая 145х145х2000 | 145х145х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |
| Планка примыкания нижняя 250х122х2000 | 250х122х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |

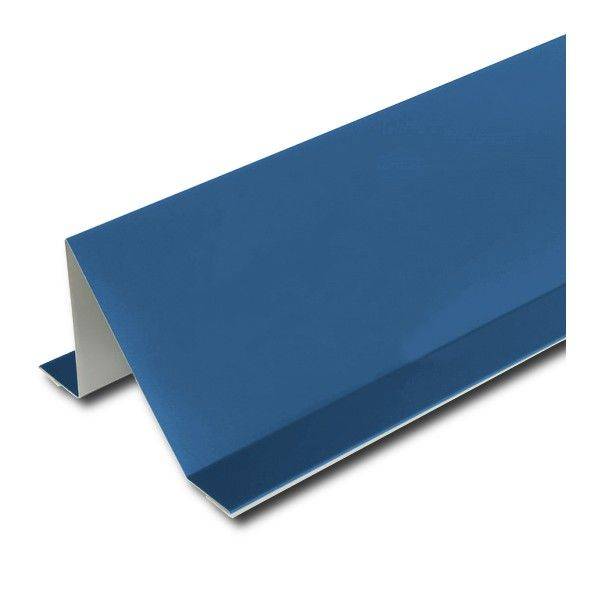

| Планка снегозадержателя 95х65х2000 | 95х65х2000 | Сечение и длина2000 мм; применение только по согласованному узлу снегозадержания. |
| Планка снегозадержателя усиливающая 50х30х2000 | 50х30х2000 | Сечение и длина2000 мм; применение только по согласованному узлу снегозадержания. |
| Планка торцевая 135х145х2000 | 135х145х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |
| Планка торцевая 90х115х2000 | 90х115х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |
| Планка торцевая 95х120х2000 | 95х120х2000 | Обозначение полок и длина2000 мм; гиб, толщину и исполнение подтвердить. |
Толщина стали не следует из одной длины или цены. Подтвердите её по маркировке партии и счёту. Для нестандартного узла сначала согласуют чертёж и возможность изготовления.
Покрытие выбирают после геометрии
В карточках встречаются ВАЛОРИ, ВикингМП, ВикингМП E, Клауди, Матт МП, НорманМП, Оцинкованный, Полиэстер, Полиэстер Стандарт, Полиэстер Эко, Пуретан, ПуреТек Мат, Стилматт, ЦВ Полиэстер, оцинкованная. Похожие названия не означают одинаковый состав, фактуру или гарантию: исполнение и условия подтверждают к конкретной партии.
Обычные кровельные исполнения
Согласуйте покрытие планки с основным материалом, условиями среды и узлом. Для прежних обозначений отдельно подтвердите возможность поставки и соответствующую документацию.
Оцинкованные детали
Для оцинковки не назначают цвет RAL. Проверяют защитный слой, толщину, состояние поверхности и допустимость в проекте.
Экостил отдельно
Это декоративное покрытие. Назначение, рисунок, поверхность и направление согласуют отдельно; в кровельную смету такое исполнение не включаем. Карточки сохраняют собственные артикулы и данные заказа.
Цену соседнего покрытия нельзя переносить на выбранную позицию. Фотография обычной окрашенной планки не подтверждает рисунок Экостил или оттенок конкретной партии.
Посчитайте планки для отдельной линии
Предварительный расчёт для планок номинальной длиной2 м, продаваемых поштучно. Нахлёст и выпуски возьмите из согласованной схемы. Одинаковые линии считаются отдельно; использование обрезков уточняют при раскладке.
Введите длину и согласованный нахлёст. Цена за штуку показана в выбранной карточке, расчёт ниже определит только количество.
Как устроен расчёт и что проверить
Первая планка закрывает полные2 м, каждая следующая добавляет2 м минус нахлёст. Берём минимальное целое число деталей, закрывающее длину линии вместе с заданными выпусками. Потом умножаем на число одинаковых линий.
Заглушки, углы, пересечения, крепёж и уплотнения считают отдельно. Снегозадержание требует проекта и расчёта нагрузок. Экостил в кровельный расчёт не входит. Инструмент не выбирает профиль, покрытие, нахлёст или толщину за монтажника.
Согласуйте порядок слоёв и стыков
Карниз до покрытия
Проверьте порядок крюков желоба, планки, мембраны и листов в своей системе. Воду направляют по предусмотренному пути, приток воздуха сохраняют.
Ендова и примыкание
Подготовку основания, гидроизоляцию и нижний фартук согласуют до закрытия листами. Верхняя отделка не заменяет нижний водоотвод.
Конёк и торцы
Опоры, крепление и положение планок выбирают по профилю. На коньке нужен предусмотренный системой выход воздуха; заглушки подбирают к своей форме.
Уклон, крепёж, шаг крепления, размеры нахлёстов и герметизация зависят от системы. Резку и хранение выполняют по правилам покрытия; стружку и загрязнения убирают с поверхности.
Цвет, фактура и образец перед счётом
Ниже — проверенные ориентиры RAL для сравнения с фасадом и водостоком. Это не перечень доступных цветов каждого артикула: оттенок, покрытие, партию и возможность заказа подтверждают отдельно.
RAL 3005Красное вино
RAL 6005Зеленый мох
RAL 7024Серый графит
RAL 8017Коричневый шоколад
RAL 9003Белый
RAL 9005Черный темный
RAL 8004Коричневая медь
- Сверьте код или заводское название с основным материалом и физическим образцом.
- Сравните фактуру и блеск при дневном свете; один RAL на разных покрытиях может восприниматься иначе.
- Для многотонных и декоративных поверхностей нужен собственный образец, направление и вид изнанки.
- При ремонте учтите состояние прежней кровли: новая партия может отличаться от выветрившегося материала.
Сохранённые фотографии показывают семейства деталей. Они помогают различить форму, но не выбирают цвет, точный гиб или исполнение вместо чертежа и образца.
Полный заказ и доставка длинных деталей
| До счёта | Что передать |
|---|---|
| Узлы и размеры | План крыши, отдельные коньки, карнизы, торцы, ендовы и примыкания; окончания и пересечения. |
| Материал | Профиль основной кровли, покрытие, цвет или образец, толщина и маркировка партии. |
| Комплект | Планки, заглушки, крепёж, подкровельные слои, ленты, вентиляция и водосток по согласованной схеме. |
| Ремонт | Фотографии старого узла, причина повреждения, прежние размеры, маркировка и объём докупки. |
| Доставка | Адрес, дата, подъезд, место разгрузки и хранение с защитой окрашенной поверхности. |
При получении сверяют артикулы, размеры, покрытие, цвет, количество и состояние с документами. Повреждения и расхождения фиксируют при приёмке. Срок и фактическую доступность подтверждают перед оплатой.
Какие документы нужны для выбранного исполнения
- Чертёж сечения и размеры конкретной детали.
- Действующая инструкция выбранной кровельной системы: узлы, основание, крепёж и стыки.
- Маркировка и технические данные партии: толщина, защитный слой и покрытие.
- Условия гарантии, транспортировки и хранения для исполнения в счёте.
Для прежнего обозначения согласуйте применимую документацию и возможность поставки. Если типовой узел отличается от вашего, нужен согласованный чертёж. Документы можно запросить вместе с подбором деталей.
Ответы перед покупкой
Что входит в доборные элементы кровли?
Коньки и окончания, верхние и нижние ендовы, карнизные, торцевые и примыкающие планки. Состав определяет схема крыши; крепёж, подкровельные слои и водосток согласуют отдельно.
Планка длиной2 м продаётся за метр?
У проверенных карточек единица цены и количества — штука. Для расчёта линии учитывают нахлёсты и подрезку, поэтому полная длина не равна полезному продолжению ряда.
Можно считать все планки по общему периметру?
Нет. Каждый непрерывный участок считают отдельно с его стыками, окончаниями и выпусками. Перераспределение обрезков проверяют по раскладке.
Чем нижняя ендова отличается от верхней?
Нижняя формирует водоотвод под покрытием. Верхняя закрывает видимые срезы и не заменяет нижний водный канал.
Как выбрать R80 или R110?
Сверьте обозначение и сечение конька с заглушкой, тип окончания и чертёж. Простая и коническая формы, R80 и R110 не подменяются по одному похожему фото.
Можно взять Экостил в кровельный комплект?
Это покрытие рассматриваем отдельно. В кровельный расчёт его не включаем; назначение, рисунок и допустимость применения подтверждают по документации изготовителя.
Фото подтверждает цвет и размер?
Нет. Фото иллюстрирует семейство детали. Сечение, цвет или рисунок, покрытие и партию согласуют по артикулу, чертежу и физическому образцу.
Что нужно для расчёта и доставки?
План или размеры отдельных линий, профиль, покрытие, цвет, толщина, необходимые узлы, адрес и дата. Для ремонта добавьте фото и маркировку прежнего материала.
